LG-DJJC01型 電機狀態監測模擬裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835

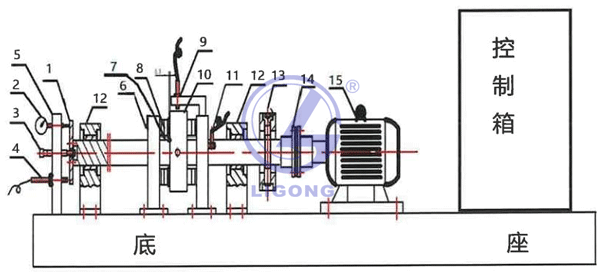

該裝置為定制設備，主要功能為準確測量機組運行狀態參數，機組運行狀態參數主要包括軸位移、軸振動、鍵相位、轉速等，這些參數全部依托電渦流傳感器進行測量，能夠準確反映機組運行狀態。設備圖紙(參考下圖)
結構說明：
1、位移監測盤；
2、數字百分表；
3、調整軸向位移螺栓；
4、軸向位移電渦流傳感器；
5、固定支架；
6、前后瓦片固定支架；
7、熱電阻傳感器；
8、瓦片；
9、鍵項位；
10、仿真推力盤；
11、軸震動電渦流傳感器安裝支架；
12、軸承座；
13、可調整震動部件架；
14、聯軸器；
15、變頻電機。
二、清單
|
序號 |
名稱 |
規格型號 |
數量 |
單位 |
|
1 |
控制系統 |
PLC200SMART系列包含：AI、A0、I、0 |
1 |
套 |
|
2 |
電渦流位移傳感器(用于測 震動) |
電渦流傳感器，量程0-12.5mm,探頭直徑 25mm,分辨率1μm,24VDC,4-20mA輸出， 包含探頭、連接纜線、前置放大器 |
2 |
支 |
|
3 |
電渦流位移傳感器(用于測 位移和鍵相位) |
電渦流傳感器，量程0-2mm,,探頭直徑 8mm,分辨率1μm,24VDC,4-20mA輸出， 包含探頭、連接纜線、前置放大器 |
3 |
支 |
|
4 |
熱電阻帶溫度變送器 |
PT100304不銹鋼，精度0.1級，4-20mA 兩線0- 100° |
4 |
支 |
|
5 |
百分表 |
0-5mm百分表 |
1 |
個 |
|
6 |
電機 |
三相異步電機0.55kW 轉速1400轉，額定電流2.6A,最大扭矩 2.4N/M |
1 |
臺 |
|
7 |
瓦片 |
扇形：弧長70mm*30mm*12mm(±偏離值不大 于3mm)鋁合金材料 |
8 |
塊 |
|
8 |
瓦片支架 |
尺寸：200mm*180mm*18mm(±偏離值不大 于3mm)鋁合金材料 |
2 |
塊 |
|
9 |
軸承 |
SP206,內孔30,202座子+440軸承。材料鋼 |
2 |
個 |
|
10 |
軸承支架 |
鋁合金型材，配套軸承固定于底座 |
2 |
塊 |
|
11 |
電機支架 |
尺寸：180mm*125mm*35.5mm(±偏離值不大 于3mm)鋁合金材料 |
1 |
塊 |
|
12 |
位移監測盤 |
尺寸：160mm*145.5mm*20mm(±偏離值不大 于3mm)304不銹鋼材料 |
1 |
塊 |
|
13 |
聯軸器 |
尺寸：φ40*50mm內孔20mm 鋁合金材料 |
1 |
個 |
|
14 |
鍵相位支架 |
尺寸：50mm*59mm*15mm(土偏離值不大于 3mm)鋁合金材料 |
1 |
塊 |
|
15 |
仿真推力盤 |
尺寸：φ33*360mm 304不銹鋼材料 |
1 |
臺 |
|
16 |
可調整震動部件架 |
尺寸：R45*30mm 304不銹鋼材料 |
1 |
塊 |
|
17 |
變頻器 |
V200.55kW單相220V入，三相220V出 |
1 |
臺 |
|
18 |
工況機 |
8G內存、512硬盤、12.1寸、嵌入式安 裝，實現工況數據監測分析功能 |
1 |
套 |
|
19 |
控制箱 |
空開、開關電源、指示燈、端子排 |
1 |
套 |
